一、概述

隨著科學技術的發展和進步，礦井安全監控系統在我國各煤礦得到了普遍的推廣和應用，根據《煤礦安全規程》和《礦井通風安全監測裝置使用管理規定》的要求，必須對礦井安全監控系統中的甲烷、氧氣、一氧化碳、溫度、風速等傳感器進行7～10天的日常校準，方能確保其正常工作、量值準確可靠；獲得國家專利，專利號ZL 2004 20092685.9的MAJ－I型礦井安全監控傳感器校準裝置就是用于煤礦井下對上述傳感器進行日常校準的專用儀器。

MAJ－I型礦井安全監控傳感器校準裝置把小容積（如0.3L、0.2L）的金屬材料氣瓶、多通閥或特制的兩通短接管、流量計等組合成一個完善的氣路系統，配之以秒表計時，可以實現對各種電化學類傳感器的日常校準；該校準裝置也可配置標準溫度計和電子風表，用于校準溫度、風速等模擬量傳感器。

二、規格及技術參數

2、流量范圍：（0～600）ML/min；

3、秒表：分度值為0.1s；

4、標準溫度計：二等；

5、電子風表：（0～20）m/s；低速測量誤差絕對值≤0.1m/s；

6、環境溫度、相對濕度和氣壓：（0～+40）℃；＜98%；（68～106）KPa；

7、外形尺寸（㎝）：26×9×22；

8、重量：3.2㎏.

三、使用方法

1、當校準電化學類傳感器時，用戶可根據不同型號的電化學傳感器的實際情況分別選擇不同的標準氣體瓶或校準氣體瓶。向小氣瓶內充裝標準氣體的方法有兩種，第一種方法是到具有相關資質的配氣站直接充裝；第二種方法是從具有標準物質證書的水容積為8L以上的大氣瓶中直接充裝。這兩種充裝方法所共同具有的操作步驟是從小氣瓶進出氣口上擰下螺帽，擰緊氧橋，就可以通過氧橋與大氣瓶連接充裝標準氣體了，標準氣體充裝完畢，拆卸下氧橋，擰緊螺帽及其魚鱗紋形接氣管，該小氣瓶就可進入待使用狀態。把充裝好標準氣樣、清潔空氣的小氣瓶、流量計、膠皮管、短接管放置到牛皮箱里后就可以攜帶到煤礦井下校準各種電

化學類傳感器了。校準電化學類傳感器有兩種方法，一種方法是通過“短接”管，另一種方法是通過膠皮管使氣瓶和流量計連接，把流量計的出氣嘴與傳感器的進氣嘴相連接，就可以根據各用戶單位制定的校準規程的步驟進行校準；具體操作方法是：打開一個氣瓶主閥和它的減壓閥，讓壓力表指示在0.2MPa，打開流量計的穩流閥并調整之，使流量穩定在氣體傳感器說明書規定的流量上，就可以校準氣體傳感器了。例如：某氣瓶里充裝的是1%CH₄/Air校準氣體，但甲烷傳感器顯示的不是1%CH₄而是大于或小于1%CH₄,這時就得調整傳感器的“校準”電位器，使之顯示為1%CH₄。

對于煤礦井下各種氣體感器的電零位校準，是一項很主要的工作，在沒有此校準裝置前，電零位校準不容易實現；而在校準裝置的皮箱里若裝有一瓶新鮮空氣，就可以很方便的校準各類電化學類傳感器的電零位了。

2、在這套裝置中，可以為用戶配置標準溫度計，當校準溫度傳感器時，應按照標準溫度計說明書的要求和溫度傳感器的調校規定，校準溫度傳感器。

3、在這套裝置中也可以為用戶配置電子風表，當校準風速傳感器時，應按照電子風表說明書的要求和風速傳感器的調校規定，校準風速傳感器。

四、基本配置

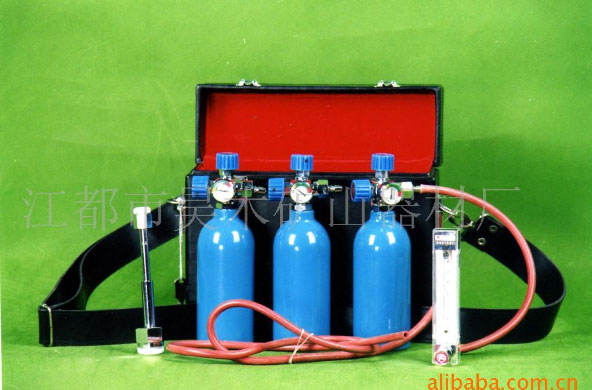

MAJ-I型礦井安全監控傳感器校準裝置的基本配置是3支0.3L鋼瓶、1支玻璃轉子流量計、1支“短接”、一段膠管、1只牛皮箱。MAJ－Ⅱ型與MAJ-Ⅰ型的區別是，MAJ-Ⅱ型只有2只小氣瓶，牛皮箱的體積稍微小一些，所以，MAJ-Ⅱ型的價格也就比MAJ-Ⅰ型價格便宜些。我們也可根據用戶要求另行配置標準溫度計和電子風表等能夠進行量值傳遞的標準物質和計量器具（另行收費）。

五、注意事項

1、用戶應根據本單位各種傳感器的實際情況，制定出本單位的各種傳感器校準規程，并在日常校準工作中嚴格執行。

2、校準用的氣體，一定要與具體的傳感器相對應，切勿錯裝錯用。

3、經常檢查氣瓶內氣體壓力，若小于0.5Mpa，應重新充裝氣體。

4、下井前，要檢查氣路系統是否完好，配套器件是否齊全。

5、流量計、標準溫度計和電子風表，應按其檢定規程的規定及時送檢。

1、氣瓶容積和壓力：0.3L鋼瓶；最大承受壓力為20Mpa；
